Adjuntas

Estación

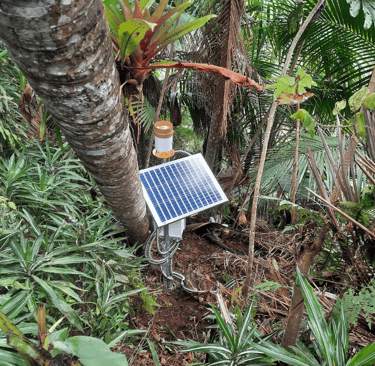

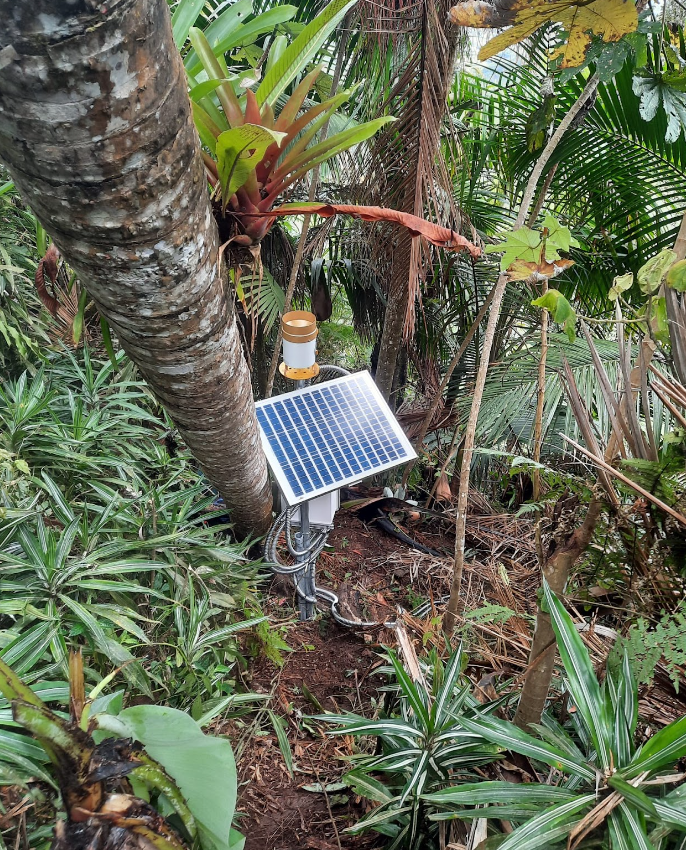

Detalles de la estación Adjuntas

Unidad Geológica: Formación Yauco

Unidad de Suelo: Arcilla Los Guineos

Elevación: 1020 m

Pendiente: 45°

Susceptibilidad a Deslizamientos de Tierra: Muy alta

Profundidades de los Sensores: 20 cm, 40 cm, 60 cm, 80 cm

Fecha de Instalación: marzo de 2022

Colaborador: Departamento de Recursos Naturales y Ambientales

Este gráfico muestra los datos recopilados por la estación.

Si la imagen no se ha actualizado, actualice la página o haga clic en ella para ver las versiones más recientes.

Sensores y equipos de la estación

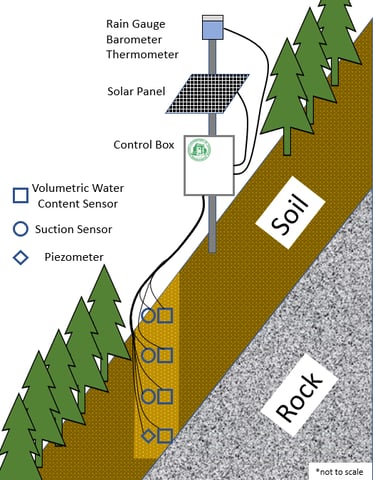

Cada estación de la Red de Pronóstico de Deslizamientos de Tierra de Puerto Rico incluye estaciones de monitoreo equipadas con sensores subterráneos que miden el contenido volumétrico de agua, la presión de succión del suelo, la temperatura del suelo y la presión del agua subterránea. Los sensores se instalan en un hoyo excavado a mano hasta la base del suelo, donde se encuentra material de lecho rocoso meteorizado. El conjunto de sensores se instala a intervalos de 0,25d, 0,5d, 0,75d y 1d, donde "d" es la profundidad total del perfil del suelo. La distribución de los sensores se muestra en el diagrama aquí.

Los sensores sobre el suelo miden la temperatura del aire, la presión barométrica y la lluvia. Cada estación está controlada por un registrador de datos que recopila datos cada 5 minutos y transmite datos cada hora a través de un módem celular a nuestro servidor local entre las 7:00 y las 20:00 AST. Debido a que las estaciones funcionan con energía solar y batería, los datos generalmente no se transmiten durante la noche para ahorrar energía.

Datos de la estación

Los datos medidos incluyen el contenido volumétrico de agua, la succión del suelo, el nivel de agua subterránea, la temperatura del suelo, la temperatura del aire, la presión barométrica y la lluvia.

El contenido volumétrico de agua (VWC) es la relación entre el volumen de agua y el volumen total del suelo. Los valores normalmente no superan los 0,5 cm3/cm3. El contenido volumétrico de agua se puede utilizar para calcular la saturación del suelo.

La succión del suelo es la presión negativa de los poros dentro del suelo. Cuando la presión de los poros del suelo es positiva, no hay succión. Nuestros sensores solo miden presiones negativas de hasta 0 kPa. Cuando los sensores leen ~0 kPa, la presión de los poros del suelo podría ser positiva.

El nivel de agua subterránea del suelo se mide con un piezómetro de cuerda vibrante. El piezómetro mide la presión del agua subterránea por encima de su posición. Las unidades informadas están en centímetros de agua. Las lecturas del piezómetro se corrigen según las variaciones de presión atmosférica del barómetro sobre el suelo.

La temperatura del suelo también se mide con nuestro instrumento piezómetro. Las unidades informadas son grados Celsius.

La temperatura del aire se mide con un termómetro situado sobre la superficie. Las unidades que se indican son grados Celsius. Los valores de temperatura del aire que se indican pueden ser excesivamente altos si el sensor está expuesto directamente al sol.

La presión atmosférica se mide con un barómetro situado sobre la superficie.

La cantidad y la tasa de lluvia se miden con un pluviómetro de cubeta basculante. Las unidades que se indican son milímetros.
